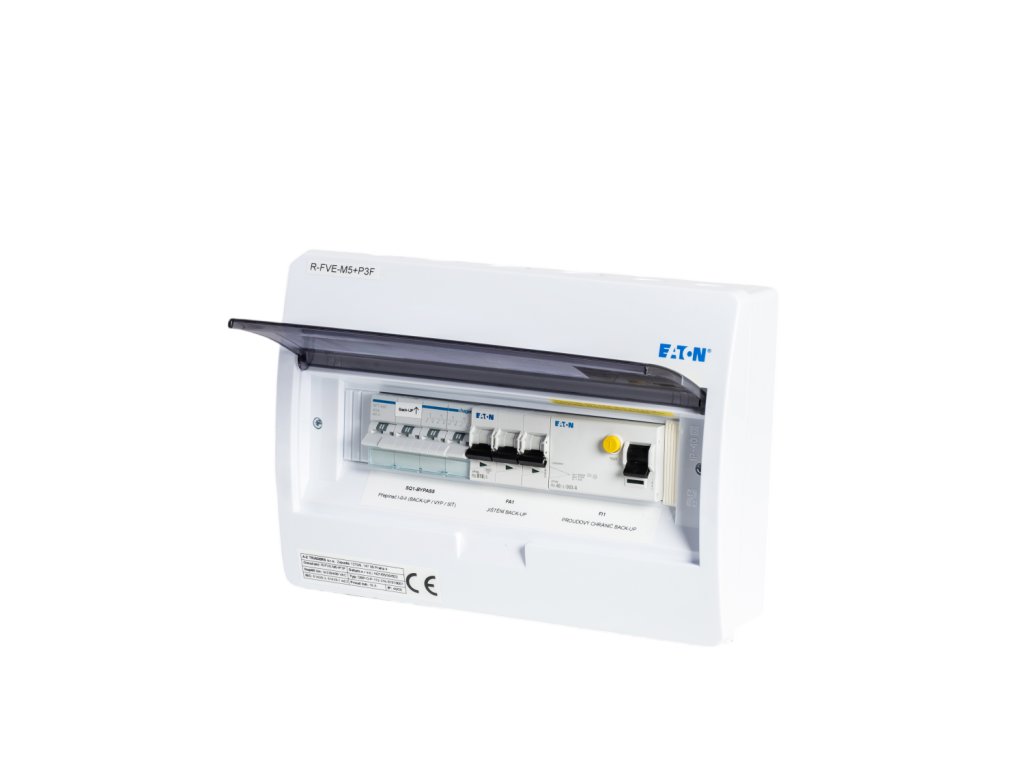

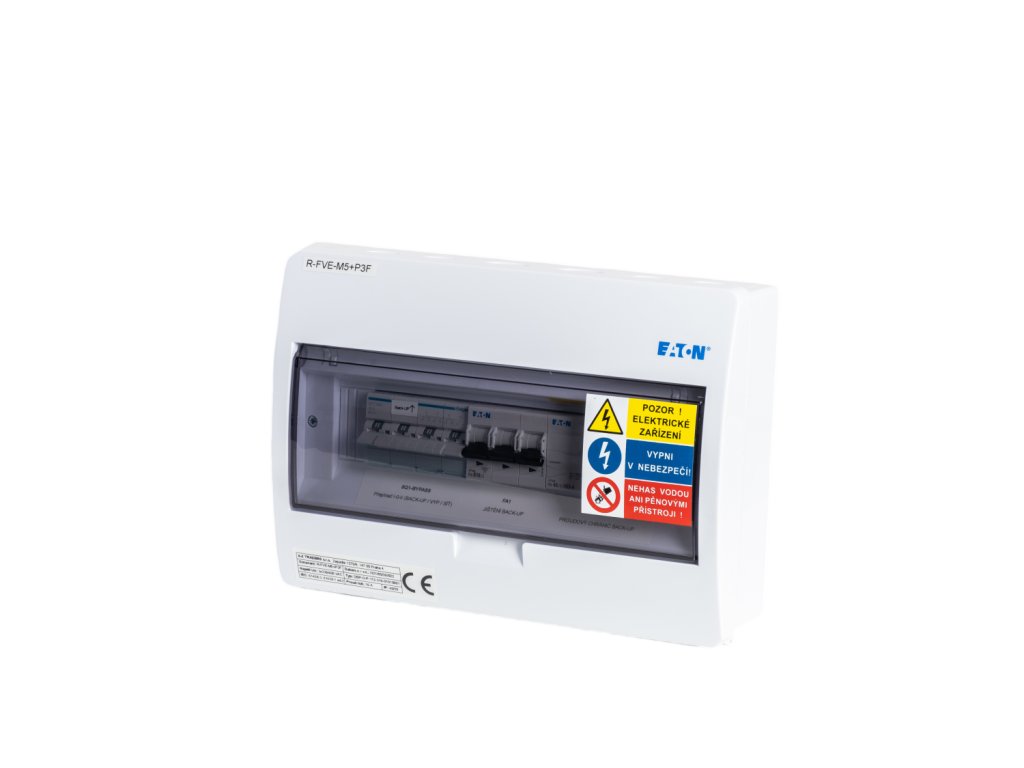

Rozvádzač R-FVE-M5+P3F
AC rozvádzač určený pre montáž na stenu, IP40/20 slúžiaci ako výstupný rozvádzač (pri striedači) pre trojfázové fotovoltaické elektrárne (typicky striedač 4 až 10K-ET) tak, aby bolo zaistené istenie výstupu vrátane prúdového chrániča a prepínača v prípade poruchy alebo vypnutého striedača.
| Kategória: | MENIČE, PRÍSLUŠENSTVO |
|---|
AC rozvádzač určený pre montáž na stenu, IP40/20 slúžiaci ako výstupný rozvádzač (pri striedači) pre trojfázové fotovoltaické elektrárne (typicky striedač 4 až 10K-ET) tak, aby bolo zaistené istenie výstupu vrátane prúdového chrániča a prepínača v prípade poruchy alebo vypnutého striedača.
Jeho výhodou je malý rozmer, možnosť "skladať" s ostatnými AC rozvádzačmi vedľa seba alebo pod seba, čím je možné ho nainštalovať aj do priestoru, kde je problém s miestom.

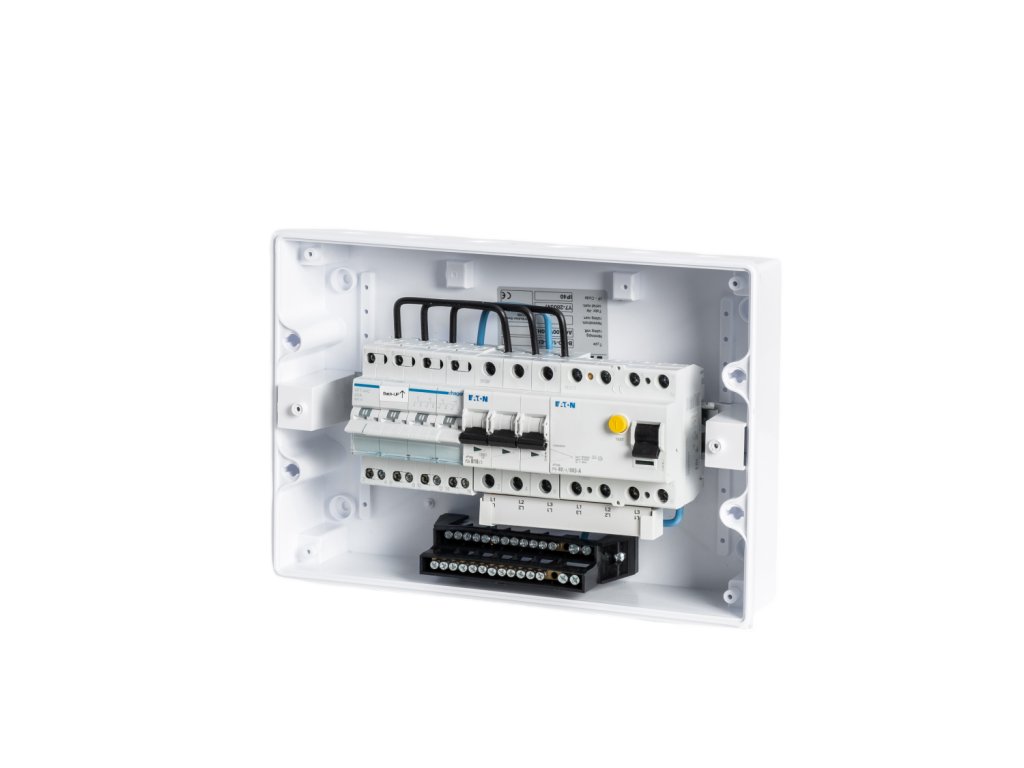

V rozvádzači je osadený istič B16/3 na istenie výstupu zo zálohy striedača, prúdový chránič tipov A a manuálny štvorpolovým prepínačom na premostenie zálohovaných okruhov v čase servisu alebo vypnutie striedača.
Vhodné kombinovať s rozvádzačom R-FVE-DC1, R-FVE-DC2 pre jednosmernú časť inštalácie a Rozvádzačom R-FVE-M4 určený pre vstup striedača.
Súpis komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnica NA omietku, priehľadné plast. dvere, 1 rad, 12 modulov | 1 |
| 286589 | EATON | PL6-B16/3 | Istič PL6, char B, 3-pólový, Icn=6kA, In=16A | 1 |
| 112933 | EATON | PF6-40/4/003-A | Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A | 1 |
| SFT440 | HAGER | PREPINAC SITI SFT440 (I-0-II) 4P/40A | Skupinový prepínač (I-0-II) 4P / 40A - výstupný kontakt hore | 1 |
