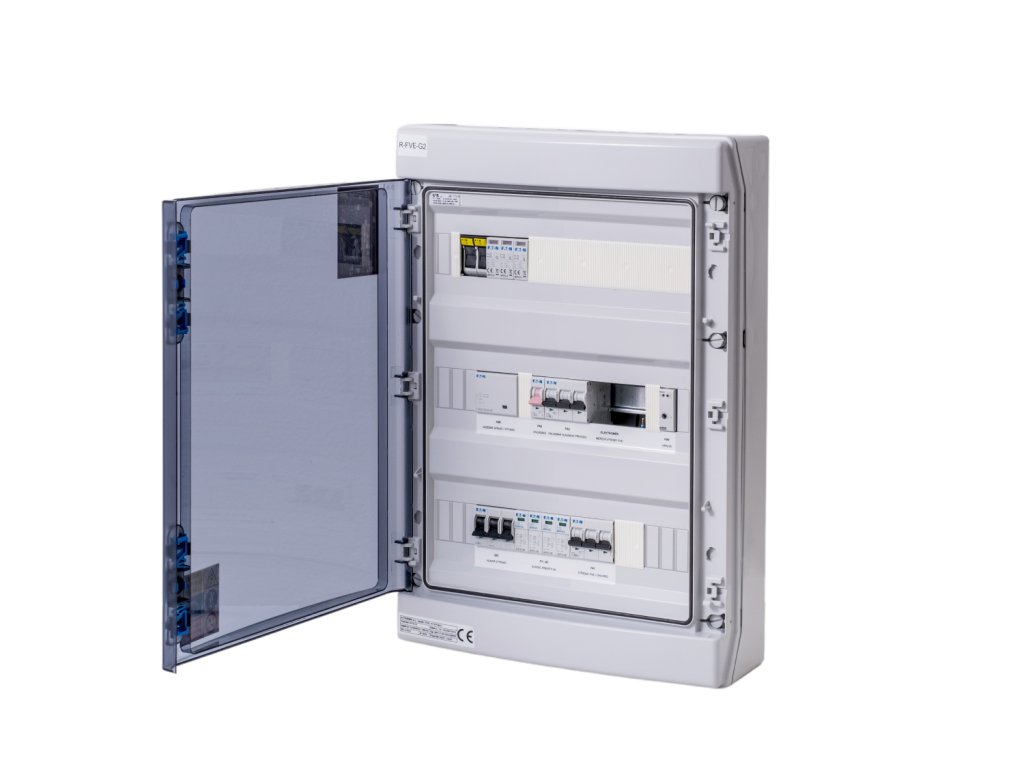

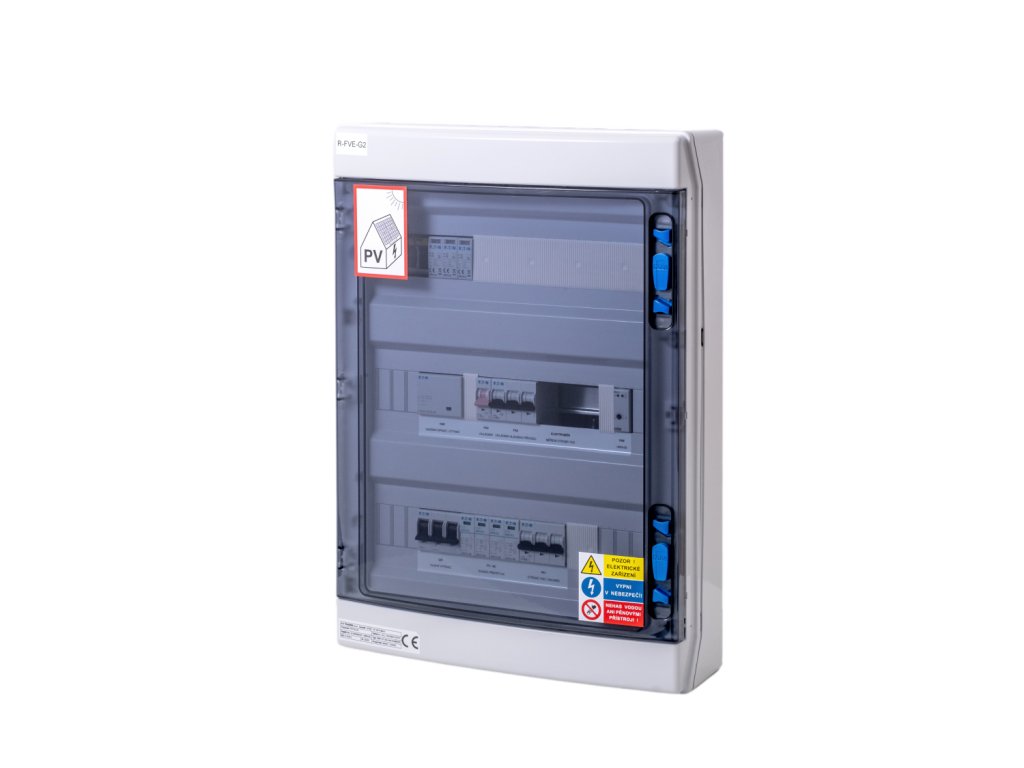

Rozvádzač R-FVE-G1 - trieda ochrany 1+2 (bez AC zvodiča)
AC+DC rozvádzač. Určený na montáž na stenu. Stupeň krytia IP65. Rozvádzač slúži na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač GROWATT alebo ostatné striedače s priamym meraním).
| Kategória: | MENIČE, PRÍSLUŠENSTVO |
|---|
AC+DC rozvádzač. Určený na montáž na stenu. Stupeň krytia IP65. Rozvádzač slúži na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač GROWATT alebo ostatné striedače s priamym meraním). Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - meranie striedača je priamo tu, spoločné rozpadové miesto aj všetko istenie je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%). Rozvádzač R-FVE-G1 je koncipovaný na hlavný istič v stĺpiku maximálne 40A. Obsahuje aj DC poistkové odpínače a zvodiče prepätia. Rozvádzač neobsahuje AC zvodič prepätia

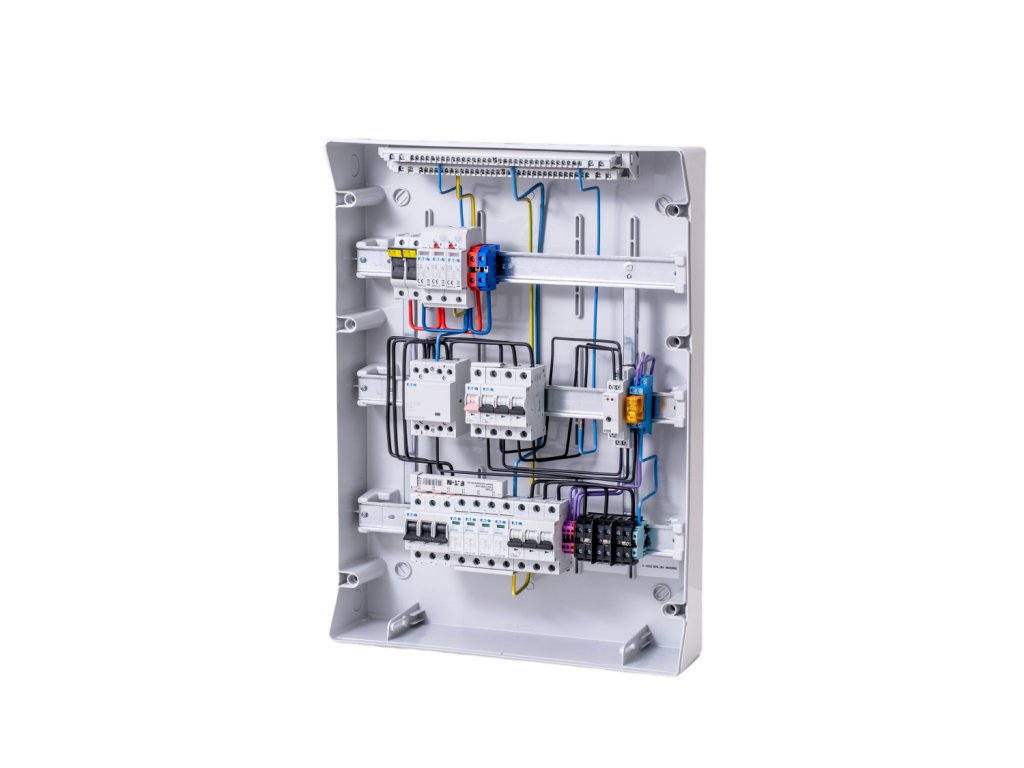

Súpis komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Sledujúce napäťové relé | 1 |
| 40.52.8.230+95,65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Zvodič prepätia T1+T2 (I+II, B+C), fotovoltaické aplikácie 1000V DC, max.zkrat.prúd 1000A< span> | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A</span td> | 2 |
| CHPV2U | EATON | CHPV2U | Poistkový odpojovač, fotovoltaické aplikácie, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 |
